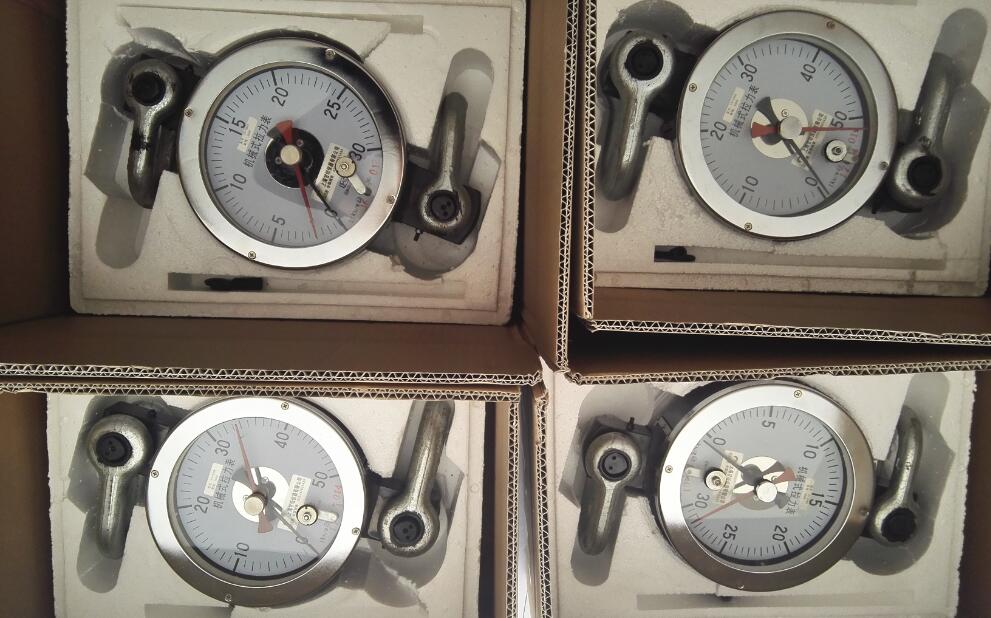

1吨拉力计-1T电葫芦测力计-10KN机械拉力仪表
一、使用前的注意事项：
1、两端的拉环通过绞链与力源连接（如使用钢丝绳或其它可自由转动的联接件）。在测量过程中始终保持外作用力的作用线与表的轴线相重合。
2、为防止意外，在表后应备装一条保护钢丝绳。
3、调零：在加载之前，用搬手将表盘零点调到与表针重合位置上。
4、检查装卡状态，确认装卡牢固后方可加载。
二、产品用途：
产品可供江河运输、海洋捕捞的拉力测量；可供捞海带及其他海产品时重量计量；可供各种机械设备的牵引力测量；可供电力行业高压线布线的拉力计量；可供工程建筑、皮带运输机的引力测量；可供各种安全装备的抗拉力测量。可以测量在静力载荷和动力载荷下牵引阻力的瞬时值，表盘上红针可以读取在测量过程中的大拉力值。
三、技术参数
1.精确度等级为2.0。
2.测量范围为0–200kN。
3.灵敏度小于或等于满量程载荷的0.5%
4.过载能力为允许载荷超出大测值50%。
国、主要技术参数
1、仪表准确度为2.0级
2、引用误差≤±2%F.S
3、测力仪表的灵敏度应小于或等于满量程载荷0.5%
五、型号、测量范围、外形尺寸、重量
|
测力计型号 |
测量范围（kN） |
外形尺寸（mm） |
重量 （Kg） |
||
|
A |
B（Ф） |
C |
|||
|
FX-10kN |
0-10 |
620 |
225 |
160 |
16 |
|
FX-30kN |
0-30 |
||||
|
FX-50kN |
0-50 |
||||
|
FX-80kN |
0-80 |
620 |
225 |
160 |
16.5 |
|
FX-120kN |
0-120 |
650 |
225 |
160 |
20 |
|
FX-200kN |
0-200 |
||||
|
FX-C-80 |
0-80 |
650 |
280 |
160 |
17.5 |
|
FX-C-120 |
0-120 |
650 |
280 |
160 |
20 |
|
FX-C-160 |
0-160 |
||||
|
FX-CY-80 |
0-80 |
650 |
280 |
160 |
17.5 |
|
FX-CY-120 |
0-120 |
650 |
280 |
160 |
20 |
|
FX-CY-160 |
0-160 |
||||
注：作业中具体选型应根据机械设备的结构和地质情况经计算后确定。
